Introducción
SIM7070G NB-IoT / Cat-M / GPRS HAT para Raspberry Pi, soporte de banda global, con posicionamiento GNSS.
Más
Características
Encabezado de extensión GPIO de 40 pines estándar para Raspberry Pi, compatible con placas de la serie Raspberry Pi.
Admite protocolos de comunicación como TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT.
Admite posicionamiento GNSS (GPS, BeiDou, GLONASS, Galileo).
Interfaz USB integrada, para probar comandos AT, obtener datos de posicionamiento GPS, etc.
Pines de control UART de conexión, para conectar con placas host como Arduino/STM32.
Circuito de conversión de energía integrado, el funcionamiento predeterminado es 3,3 V, se puede configurar a 5 V a través de una resistencia de puente.
Ranura para tarjeta SIM, admite SÓLO tarjeta SIM de 1,8 V (la tarjeta SIM de 3 V no está disponible).
2 indicadores LED, fácil de monitorear el estado de trabajo.
Velocidad en baudios: 300~3686400 bps.
Negociación automática de velocidad en baudios común: 9600/19200/38400/57600/115200 bps.
Viene con recursos de desarrollo en línea y manual (ejemplos para Raspberry Pi/Arduino/STM32).
Parámetros de comunicación
Bandas de soporte:
NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Categoría M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
Potencia de transmisión:
Clase 5 (típicamente 21 dBm)
Transmisión de datos:
NB-IoT
UL≤150 kbps
DL≤136 kbps
Gato-M
UL≤1119 kbps
DL≤589 kbps
GPRS
UL≤85,6 kbps
DL≤85,6 kbps
BORDE
UL≤236,8 kbps
DL≤236,8 kbps
Parámetros GNSS
Tipo de receptor
16 canales
Código C/A
Frecuencia de trabajo
GNSS L1: 1575,42 ± 1,023 MHz
GLONASS: 1598.0625 ~ 1605.375 MHz
BeiDou: 1559.052 ~ 1591.788MHz
Galileo L1: 1575,42 ± 1,023 MHz
Frecuencia de actualización: 1 Hz (predeterminado)
Formato de datos GNSS: NMEA-0183
Antena GNSS: antena activa
Otros parámetros
Fuente de alimentación: 5 V
Voltaje lógico: 5 V/3,3 V (conmutación mediante resistencia de 0 ohmios)
Corriente total (modo inactivo): aproximadamente 41 mA
Temperatura de funcionamiento: -40°C ~ 85°C
Temperatura de almacenamiento: -45°C ~ 90°C
Dimensiones: 30,5 mm x 65 mm

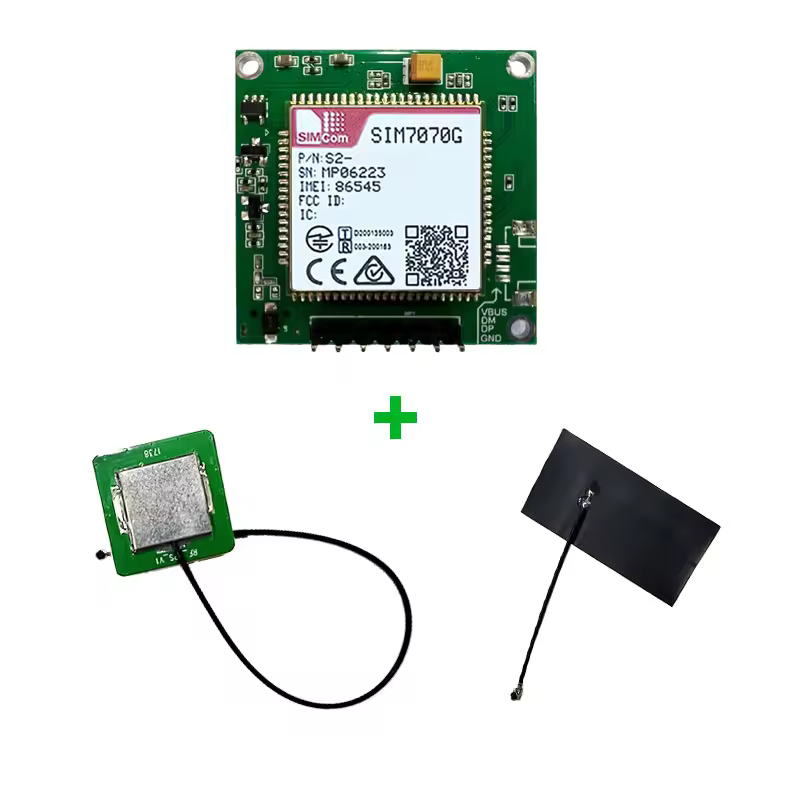

Contenido del paquete
1 × Módulo SIMCOM SIM7070G
1 × Tiras de pines de 7 pines
1 × Antena GPS
1 × Antena LTE
